松下可调电阻的工作原理及引脚识别方法

时间: 2020-07-31 10:37:02浏览次数:15850
松下可调电阻的原理是如何的呢,引脚又该如何识别。本文将从松下可调电阻的工作原理及引脚识别方法,这两个方面进行详细的讲解,具体内容如下。

松下可调电阻的原理是如何的呢,引脚又该如何识别。本文将从松下可调电阻的工作原理及引脚识别方法,这两个方面进行详细的讲解,具体内容如下。

1.松下可调电阻的工作原理

从图1能够看得出,它关键由动片、碳膜体、三根引脚片构成,三根引脚分别是二根固定不动引脚(别称定片),一根动片引脚。松下可调电阻的动片能够上下旋转。用直口螺丝起子伸进调节嘴中旋转时,动片上的接触点在电阻器上面能够拖动。


图1 松下可调电阻结构示意图
图1 松下可调电阻结构示意图


(1)顺时针调节。当动片顺时针旋转(等效电路中动片向下移动)时,定片1与动片中间阻值扩大,动片与定片2中间阻值减少。当动片拖动至最右方部位(最下方)时,定片2与动片引脚中间的阻值为零,动片与定片1中间的阻值较大(相当于允差阻值)。

(2)反方向方位调节。用直口螺丝起子伸进调节口,顺时针方向或反方向方位转动螺丝起子时,动片将做相对的转动健身运动。

当动片反方向方位旋转(等效电路中动片往上挪动)时,定片1与动片中间的电阻器体长短减少,其阻值减少,而动片与定片2中间的电阻器体长短提升,其阻值扩大。当动片旋转到最左方部位(最上方)时,定片1与动片引脚中间的阻值为零,而定片2与动片引脚中间的阻值较大,相当于这一松下可调电阻的允差阻值,即相当于两定片中间的阻值。

2.松下可调电阻引脚识别方法

(1)松下可调电阻三根引脚鉴别。松下可调电阻现有三根引脚,这三根引脚有差别,图3所显示是松下可调电阻三根引脚平面图。

图2 松下可调电阻三根引脚平面图
图2 松下可调电阻三根引脚平面图

重要提示

一根为动片引脚,另二根为定片引脚,一般二根定片引脚中间能够 交换应用,无需区别,而定片与动片引脚不可以交换应用。

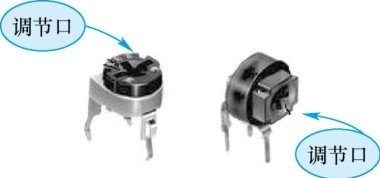

(2)松下可调电阻调节口。图4所示为松下可调电阻调节口,用直口螺丝起子伸进此调节嘴中,旋转螺丝起子能够更改动片的部位,开展阻值的调节。

图3 松下可调电阻调节口
图3 松下可调电阻调节口

以上就是松下可调电阻的工作原理和引脚的识别方法。如果您对可调电阻的原理,或者还是不清楚引脚如何识别,可以再看下我之前有讲到的松下可调电阻分压电路工作原理
