bourns电位器几种常用的阻值特性

时间: 2020-08-07 10:52:30浏览次数:13002
bourns电位器常用的阻值特性包括哪些呢,一般包括X型、D型、Z型等多种。其实不只是bourns电位器,其他品类的电位器的阻值特性也是差不多的。

bourns电位器常用的阻值特性包括哪些呢,一般包括X型、D型、Z型等多种。其实不只是bourns电位器,其他品类的电位器的阻值特性也是差不多的。本文小编将详细介绍关于bourns电位器的这几种常用阻值特性,具体内容如下。

1.X型电位器

X型电位器称之为线形电位器,阻值遍布特性是线形的。图1所显示是X型电位器特性阻抗特性曲线。

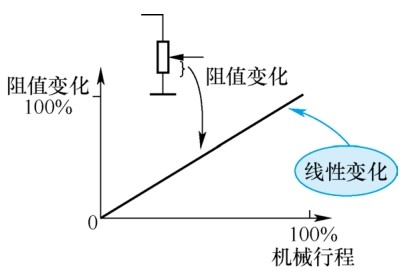

图1 X 型电位器特性阻抗特性曲线
图1 X 型电位器特性阻抗特性曲线

从曲线中能够看得出,动片从起止端匀称旋转(或拖动)时,阻值在匀称扩大。全部动片行程安排内,在动片接触点挪动的单位长度内,阻值变化量随处相同,即阻值转变是线形的,线形电位器从而而出名。

重要提示

在X型电位器中,当动片旋转至一半机械设备行程安排处时,动片到2个定片的阻值相同。因为X型电位器是线形的,因此 这类电位器的2个定片能够交换。

2.Z型电位器

图2所显示是Z型电位器特性阻抗特性曲线。

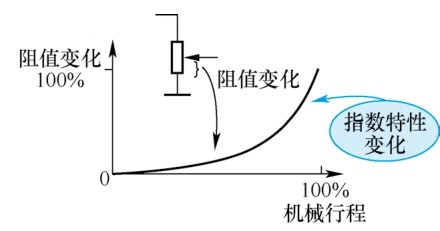

图2 Z 型电位器特性阻抗特性曲线
图2 Z 型电位器特性阻抗特性曲线

Z型电位器全部动片行程安排内,在动片接触点挪动的单位长度内,阻值变化量随处不相同,伴随着动片的往上拖动,单位长度内阻值变化量扩大。

动片接触点一开始拖动(顺时方位旋转转柄)的那一部分,动片与地端定片中间的阻值升高较为迟缓,动片接触点滑到之后阻值快速扩大,阻值遍布特性同指数值曲线一样,因此 又称之为指数型电位器。

动片旋转到最终时,动片到地端定片中间的阻值相当于电位器的允差阻值。当动片旋转至一半机械设备行程安排处时,动片到2个定片的阻值不相同,到地端定片的阻值远低于到另一个定片的阻值,依据这一特性能够辨别出2个定片中哪一个是接地装置端定片。

3.D型电位器

D型电位器又被称为多数型电位器,它同Z型电位器一样归属于离散系统电位器。图3所显示是D型电位器特性阻抗特性曲线。

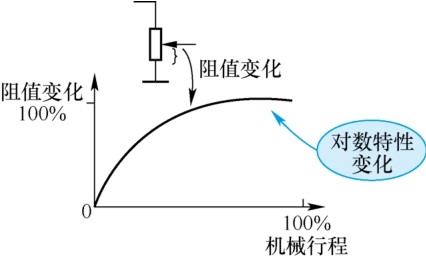

图3 D 型电位器特性阻抗特性曲线
图3 D 型电位器特性阻抗特性曲线

D型电位器在动片接触点一开始拖动时阻值快速扩大,到之后阻值扩大迟缓。

重要提示

针对Z型和D型电位器,因为阻值遍布特性的缘故,他们的2个定片脚位不可以互相接错,2个定片中有一个应接地装置,当动片反方向方位旋转停止后,动片与地端定片中间的阻值为零,根据精确测量动片与定片中间的电阻值能够辨别出2个定片中哪一个是应接地装置的定片。

4.S型电位器

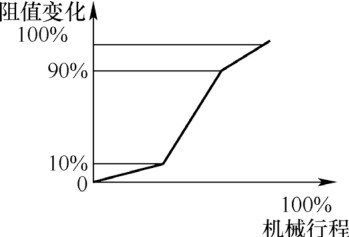

图16所显示是S型电位器特性阻抗特性曲线。

图16 S 型电位器特性阻抗特性曲线
图16 S 型电位器特性阻抗特性曲线

从特性阻抗特性曲线中能够看得出,在转柄旋转的起止一部分和最终一部分,阻值扩大显著减慢,在中间一部分阻值扩大率非常大。

这类电位器可以用在环绕声均衡控制板电源电路中。

5.半合理电气设备行程安排双连同轴输出电位器

图5所显示是半合理电气设备行程安排双连同轴输出电位器特性阻抗特性曲线。实线是一个联的阻值特性曲线,虚线是另一个联的阻值特性曲线,他们的特性恰好相反。

图5 半合理电气设备行程安排双连同轴输出电位器特性阻抗特性曲线
图5 半合理电气设备行程安排双连同轴输出电位器特性阻抗特性曲线

从特性曲线中能够看得出,转柄旋转时一个联阻值在扩大,另一个联阻值为零。当旋转到一半行程安排处时,一个联阻值已不扩大,而另一个联的阻值才刚开始扩大。

通过以上的内容,大家是否对bourns电位器的阻值特性有了一定的了解呢。如果大家想对这一方面有更深入的理解,可以再熟悉一下bourns电位器封装及参数特性。百斯特电子是bourns电位器的金牌代理,库存充足,可以免费拿样。
