万用表如何测量各种规格的松下可调电阻

时间: 2020-09-18 11:08:20浏览次数:5766
通过以下几个实验,可以学会松下可调电阻的质量检测方法,并进一步熟悉万用表的操作,特别是万用表的电阻挡操作方法。

通过以下几个实验,可以学会松下可调电阻的质量检测方法,并进一步熟悉万用表的操作,特别是万用表的电阻挡操作方法。松下可调电阻的使用说明和操作细节本篇文章就不再强调了。

1.用指针式万用表测量松下可调电阻实验

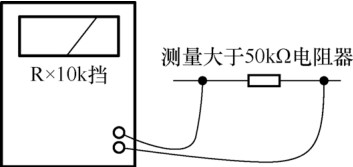

(1)测量一个阻值是否大于 5 0 kΩ 电阻器。图5-27是测量不同阻值变化大于50kΩ电阻器时接线方式示意图。万用表可以置于其中电阻R×10k挡,接线设计方法同R×1挡时一样,表中读出的数值要× 10kΩ。

图 5-27 测量阻值大于 50kΩ 电阻器时接线示意图
图 5-27 测量阻值大于 50kΩ 电阻器时接线示意图

重要提示

如果仪表针不动,首先检查万用表有一堆电池,不像普通电池,是方形的。

如果这种电池不被充电时,测量不影响其他电子齿轮阻塞。

在电阻挡我们使用管理过程中,如果表针过分偏向左侧或右侧,说明量程进行选择方法不当,可以得到改变量程后再次测量。

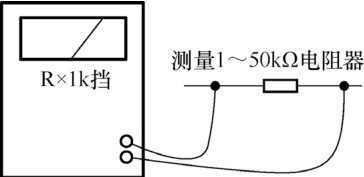

(2)测量的电阻为1〜50kΩ的电阻器。图5-26是在布线1〜50kΩ的电阻器的电阻的测定的示意图。万用表电阻R×1k挡一样,当要读出的×1kΩ的R×,表中的值的齿轮布线方法。

图 5-26 测量一个阻值 1~50kΩ 电阻器时接线方式示意图
图 5-26 测量一个阻值 1~50kΩ 电阻器时接线方式示意图

重要提示

根据不同阻值选择合适的量程,其原理是测量时针应落在表盘的中间区域。 如果测量时针没有落在刻度盘中间,调整测量范围。

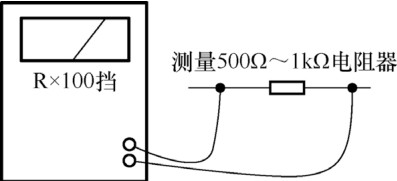

(3)测量电阻值500 ~ 1k 电阻器。图5-25是测量500 ~ 1k 电阻器电阻值的接线示意图。万用表放在电阻器 r100块上。布线方法和 r1街区一样。表上显示的数值是100。

图5-25接线图测量的电阻500Ω〜1kΩ电阻
图5-25接线图测量的电阻500Ω〜1kΩ电阻

不同的万用表中电阻的量程挡位有所了解不同,有的为五挡,有的则比较少。

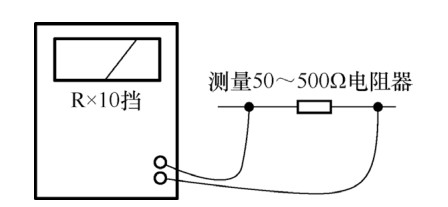

(4)电阻的测定50〜500Ω电阻器。图5-24是布线电阻的示意图测定50〜500Ω电阻器。万用表电阻R×10块,像齿轮时R×,读取在表中×10Ω的值布线方法,被读出作为示于表30中,电阻器30应该×10Ω,300Ω相等。

图 5-24 测量一个阻值 50~500Ω 电阻器时接线方式示意图
图 5-24 测量一个阻值 50~500Ω 电阻器时接线方式示意图

如果R×10不正确,应在R×10下进行零调整,然后进行测量。

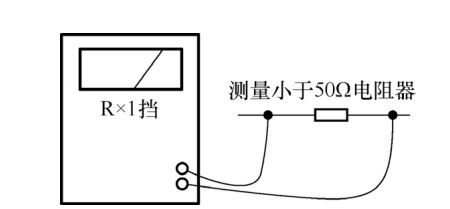

(5)测量小于50的电阻器。图5-23是测量小于50的电阻器的接线示意图。当万用表放置在电阻 r1中,两根杆连接到电阻器的两个引脚中的任何一个时,表针应偏转到右边,指向电阻器的标称电阻值,如10电阻器,表针应停在刻度盘上的10点处。

重要提示

如果可以测量结果与系统标称值相差一个很大,首先需要进行研究电阻R×1挡下的校零。 如果校零正确, 说明该电阻器阻值选择不对, 电阻器损坏。

2.用数字式万用表测量电松下可调电阻实验

图5-28所示通过数字式或者万用表进行显示该电阻器为7kΩ。找一只普通电阻器,置电阻挡于适当选择量程,表棒不分红、黑,分别接电阻器的两根输入引脚。


图 5-28 数字式万用表显示示意图

重要提示

检测松下可调电阻,特别是测量几十千欧以上阻值的电阻器,手不要接触到电阻器引脚和测量表笔棒,否则人体电阻将影响测量结果。
