原装销售TOCOS电位器GF063P1/正品保证

时间: 2020-01-10 11:08:42浏览次数:12189
TOCOS电位器GF063P1是常用的TOCOS电位器型号之一,此外还有TOCOS电位器G32A、TOCOS电位器rv24yn20s也是比较常用的,那么大家知道在焊接端子时要注意哪些细节吗?

TOCOS电位器GF063P1是常用的TOCOS电位器型号之一,此外还有TOCOS电位器G32A、TOCOS电位器rv24yn20s也是比较常用的,那么大家知道在焊接端子时要注意哪些细节吗?首先应该避免使用水容性助焊剂,以防止助长金属氧化与材料发霉。其次TOCOS电位器GF063P1在焊接端子时若焊接温度过高或时间过长可能导致对TOCOS电位器的损坏。插脚式端子焊接时应在235℃±5℃,3秒钟内完成,焊接应离TOCOS电位器本体1.5MM以上,焊接时注意不要使用焊锡流穿线路板。TOCOS电位器GF063P焊接时,松香(助焊剂)进入印刷机板的高度要注意调整到合适的位置,避免助焊剂侵入TOCOS电位器内部而造成电刷与电阻体接触不良现象。

一、TOCOS电位器GF063P的特点和参数介绍:

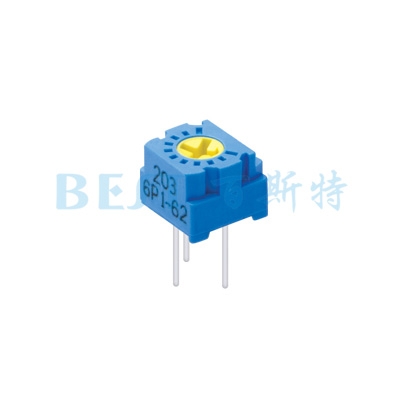

TOCOS电位器GF063P

TOCOS电位器GF063P1特点:

可提供顶调、侧调型电位器。符合UL 94V-0可燃性要求。十字槽设计允许机器自动调节。密封性设计可以承受焊锡与浸泡清洗处理过程。方形、单圈、直孔、封密性精度可调电位器。

TOCOS可调电位器GF063技术参数:

标称阻值范围:10Ω至5MΩ

阻值允许偏差:±10和±20%

接触电阻变化(C.R.V):-≦1%R或1Ω

额定功率:70°C--0.5瓦

较大输入电压:≧250VDC或额定功率

零位电阻:-≦1%R或1Ω

电阻规律:直线式

电介质强度:一分钟,900VAC

调节行程:210°±10°(单圈)

温度系数:±100 ppm/℃

绝缘电阻:≧1000M欧,500VDC

二、安装TOCOS电位器的注意事项:

(1)TOCOS电位器安装在执行机构时,注意连接轴与电位器轴的同心度,充分释放应力,避免执行机构动作时产生应力损坏电位器。

(2)TOCOS电位器表面应避免结露或有水滴存在,避免在潮湿地方使用,以防止绝缘劣化或造成短路。

(3)安装TOCOS电位器固定螺母时,强度不宜过紧,以避免破坏轴套,造成转动不良。

(4)在TOCOS电位器套上旋钮的过程中,所用推力不能过大(不能超过《规格书》中轴的推拉力的参数指标),否则将可能造成对电位器的损坏。

三、TOCOS电位器性能判断标准:

(1)阻值符合要求。

(2)中心滑动端与电阻体之间接触良好,转动平滑。

(3)对带开关的电位器,开关部分应动作准确可靠、灵活。

四、TOCOS电位器性能测试的方法:

(1)TOCOS电位器阻值的测量:首先根据被测电位器阻值的大小,选择好万用表的合适电阻档位,测量一下阻值,即1、3两端片之间的电阻值,与标称阻值比较,看二者是否一致。同时旋动滑动触头,其值应固定不变。如果阻值无穷大,则此电位器已损坏。

(2)然后再测量TOCOS电位器中心端与电阻体的接触情况,即1-2、2-3两端之间电阻值。方法是万用表欧姆档在适当量程,测量过程中,慢慢旋转转轴,注意观察万用表的读数,正常情况,对于B线性的电位器,读数应平稳地朝一个方向变化,若出现跳动、跌落或不通等现象,说明活动触点有接触不良的故障。

(3)当中心端滑到首端或末端,理想状态下中心端与重合端的电阻值应为0,在实际测量中,会有一定的残留值(一般视标称而定,一般小于5Ω),属正常现象。

以上就是关于TOCOS电位器的常用型号的参数详情解说,以及使用注意事项和性能测试方法的介绍。TOCOS电位器GF063P1调节到某些位置时不能造成电路中电流过大的线路的时候, 有可能会导致造成烧毁电位器或其他元件。对于使用过程中要根据TOCOS电位器GF063P1工作于额定功率范围内操作。如果功率耗散超过额定值时, 会造成电位器内部过热而损坏。而且注意还需考虑到周边环境温度对电位器的影响。TOCOS电位器GF063P1调节上应尽量使其动触点处于总电气行程的中段位置,要避免在接近两终端位置使用。
