OMRON继电器工作原理及安全使用说明

时间: 2018-02-02 11:49:03浏览次数:397
OMRON继电器其中文叫做欧姆龙继电器,其继电器它是一种电子控制器件。一般通常应用于自动控制电路中,实际上OMRON继电器是可以用较小的控制力去控制较大功率的电流。那么大家有了解知道OMRON继电器的工作是如何运行的呢?想必非技术人员,这其中继电器所连接的线路是比较复杂,那相信你们也是对OMRON继电器工作原理不了解的了,接着就由小编为大家解说一番关于OMRON继电器工作原理及安全使用说明。

OMRON继电器其中文叫做欧姆龙继电器,其继电器它是一种电子控制器件。一般通常应用于自动控制电路中,实际上OMRON继电器是可以用较小的控制力去控制较大功率的电流。那么大家有了解知道OMRON继电器的工作是如何运行的呢?想必非技术人员,这其中继电器所连接的线路是比较复杂,那相信你们也是对OMRON继电器工作原理不了解的了,接着就由小编为大家解说一番关于OMRON继电器工作原理及安全使用说明。

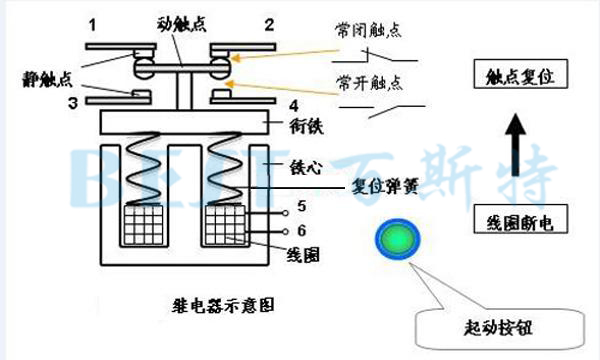

OMRON继电器示意图

欧姆龙继电器示意图

OMRON继电器工作原理

OMRON继电器一般由线圈、衔铁、铁芯、触点簧片等组成的。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯,而且此时带动衔铁的动触点与静触点(常开触点)吸合,从而实现了继电器的控制导通与断开。因为控制端是用低压,而继电器的输入输出可以接高压,所以OMRON继电器通常又被称作为是一种能实现低压控制高压的器件。

此外,当线圈断电后,继电器的电磁吸力也随着消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的常闭触点吸合,通过吸合和释放,由此能达到继电器在电路中的导通、切断的目的。然而对于继电器的常开或常闭触点,可以这样来区分说明:当在欧姆龙继电器线圈未通电时处于断开状态的静触点,通常称为常开触点,而处于接通状态的静触点称为常闭触点。

OMRON继电器作用特性

特性一

在对于多触点OMRON继电器控制信号当达到某一定值时,可以按触点组的不同形式,从而呈现出开断、接通多路等电路。

特性二

其次OMRON继电器还具备有自动、监测以及遥控等功能,如在自动装置上的继电器与其它设备一起运转的时候,继电器可以组成程序控制线路,从而能实现自动化运行等作用。

特性三

OMRON继电器只要用一个微小的控制量,也可以控制很大功率的电路。而且当多个控制信号按规定的形式输入多绕组继电器时,经过比较综合,从而也能达到继电器预定的控制效果。

OMRON继电器安全使用说明

1.请不要触摸导电时的继电器电子端子部分,及插座的接口端子部分,以免可能会导致引起触点等安全事故。

2.不要使用超过继电器开关容量接点的额定负载,否则以免是会使继电器引起接点熔接、绝缘不良等现象,而且严重的话,还有可能会造成继电器负载温度过高而直接烧坏或是烧毁的情况。

3.请勿在易燃、易爆性气体等环境使用继电器,以免开关时产生的电弧致使继电器发热而引起着火或是爆炸的可能。

由于时间的关系,上述的OMRON继电器工作原理及安全使用说明等知识内容大致就说到这,无论是对于使用OMRON继电器或者是其它的产品大家都应当遵守相关使用说明书来操作,否则OMRON继电器使用不当,从而就导致造成故障的问题发生。那如果对OMRON继电器工作原理有哪些不明白的地方,建议可以在线咨询下百斯特电子工作人员,我们都会一一的详细给你解答!
