松下可调电阻分压电路工作原理解说

      电子电路中大量地使用各种形式的分压电路，即由松下可调电阻、相应电容、二极管、三极管等元器件构成的分压电路，而其中松下可调电阻分压电路时最基本的分压电路。由于是基础，所以我们必须深度理解，完全掌握其电路工作原理和电路分析方法。

      交流信号在电子电路中不只是需要放大，更多的是需要在局部电路中进行恰当衰减，信号的这一过程由分压电路来完成，如果直流电压太高时，也可以通过分压电路将直流电压下降一些，取得所需要的直流电压。

松下可调电阻分压电路的工作原理

典型的电阻分压电路

     以上图为例，图所示是典型的是松下可调电阻分压电路，松下可调电阻分压电路由R1和R2两只电阻构成。电路中有电压输入端和电压输出端。

一、 松下可调调电阻分压电路的特征

根据松下可调电阻的结构电路特征可以在众多电路中分辨出分压电路，输入Ui加在电阻R1和R2上，输出电压Uo为串联电路中下面一直电阻R2上的电压，这种形式的电路称为分压电路。分析松下可调电阻分压电路有以下两个关键点：

1、 分析输入点药回路及找出输入端。

2、 找出电压输出端。

二、 松下可调电阻分压电路输入回路

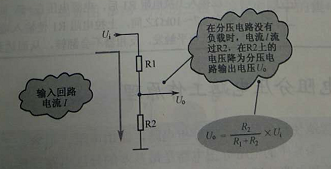

如下图所示，为松下可调电阻分压电路输入回路示意图

电阻分压电路输入回路示意图

从电路中可以看出，输入电压加到分压电阻R1和R2上，输入电压产生的电流流过R1和R2。

三、 找出松下可调电阻分压电路输出端

分压电路输出的信号电压要送到下一级电路中，理论上下一级电路的输入端就是分压电路的输出端，如下图所示是分压电路输出端与后级电路输入端关系示意图。

分压电路输出端与后级电路输入端关系示意图

但是识图中用这种方法的可操作性差，因为有时分析出下一级电路的输入端比较困难，特别是对初学者而言。

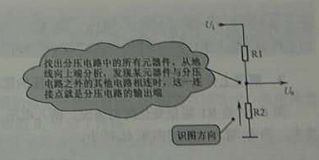

下图所示是识别分压电路输出端更为简便的方法示意图。

识别分压电路输出端更为简便的方法示意图

通过以上的讲解，我们对松下可调电阻分压电路工作原路有了一定的了解，这只是一部分，如需了解更多，请关注www.best66.cn,静候佳音。
